电机拖动实训室建设方案
| 电机修理实训硬件配置表 | |||
| 配置 名称 | 实训场地 | 实训设备及仪器 | 实训工具 |
| 实训硬件最低配置 | 80㎡ | 三相调压器1台 | 拉力器4件 |
| 电烘箱、砂轮机、台转各1台 | 组合套筒扳手5件 | ||
| 手动绕线机（配套绕线模）10台 | 尖嘴钳、剥线钳、斜口钳各5把 | ||
| 万用表、摇表、钳形电流表各5块 | 压线板、划线板、裁纸刀、橡皮榔头各5件 | ||
| 工作台5台 |
| ||
| 24槽三相电机10台 |
| ||
| 3槽三相电机10台 | 表1 电机维修实训室仪器设备硬件
| ||
一、电机修理实训室的硬件要求
二、现有电机维修实训室条件
| 电机修理实训室现有配置表 | ||
| 实训场地 | 实训设备及仪器 | 实训工具 |
| 50㎡ | 三相调压器1台 | 拉马1件 |
| 实训电机24槽：6台 | 压线板10把、划线板10把 | |
| 实训电机36槽：4台 | 尖嘴钳3把、绑线布5卷 | |
| 手动绕线机（配套绕线模）2台 | 裁纸刀2把、橡皮榔头各2件 | |
| 指针万用表、摇表各2块 | 绕线模3套 | |
| 工作台6台 |
| |
表2 电机维修实训室现有仪器设备
目前，我系已建有的机电实训室，电机修理实训室置于其中，该实训区只能容纳一个班级（40人）上课，但因空间是全开放式的，相互干扰。另外实训室工具不齐，给老师上课带来不便。
近几年，学校不断发展，学生人数不断增多，同时随着人才培养规格及要求的不断提高，电机维修实训室已经不能满足我系的教学需要，主要表现在：教学设备投入跟不上专业的发展需求，存在学生多，设备少的问题。
因此，我系急需扩建和补增电机维修室，才能满足电机修理课程需求，实训室更名为电机拖动实训室。现有的部分实验设备老化陈旧，故障频发，很难再继续用于实验实训教学，急需更新，购置一部分新设备来补充现在设备。
二、新建实训室计划
汽车工程系每年进校新生约500人，约10个班级，中职班的《电机维修》、高职班的《电机应用与调速》、《变频器》等都是系里的专业课程，都需在电机实训室完成操作、装调、维修等实训任务，计划将原电机维修实训区拆除，新建实训室两个：1、普通电机维修实训室；2、控制电机实训室。
每个实训室实习工位各20个（2人一组），共能满足80个学生同时实训。
| 序号 | 实验室名称 | 面积（平方米) | 容纳学生人数 | 备注 |
| 1 | 普通电机维修实训室 | 80 | 50人 | 改建 |
| 2 | 控制电机实训室 | 100 | 50人 | 新建 |
表3 电机拖动实训室建设规划表
（一）目标：
将电机拖动实训室建成院内实训基地，主要面向电机控制与维修专业，能够完成普通电机的装调、维修、实验及控制电机的操作等实训任务，可同时满足中职、高职的课程需要。另外在课余时间，还可以面向社会，为下岗职工、农村转移劳动力提供培训服务，也可以面向社会准备参加电机维修及电机控制专业技能考核和职业技能鉴定提供培训服务。
（二）硬件设施配置计划及预算投资
调整和整合现有实验实训室，维修、更新现有实训设备和实训环境，增加设备的数量，同时，结合机电专业实训的特点和技能大赛需要，重新进行布局和规划。
| 序号 | 名称 | 型号 | 数量 | 单价(元) | 合计(元) | 备注 |
| 1 | 裁纸刀 |
| 12 |
|
| 新增 |
| 2 | 钢锯皮 |
| 12 |
|
| 新增 |
| 3 | 24槽三相电机 | Y-90S-4 | 12 |
|
| 新增 |
| 4 | 36槽三相电机 | Y-132M-4 | 12 |
|
| 新增 |
| 5 | 手动绕线机 | NZ-1 | 12 |
|
| 新增 |
| 6 | 绕线模 |
| 12 |
|
| 新增 |
| 7 | 夹钳 | 8寸 | 12 |
|
| 新增 |
| 8 | 组合扳手一套 |
| 9 |
|
| 新增 |
| 10 | 橡皮锤 |
| 12 |
|
| 新增 |
| 11 | 铁锤 |
| 12 |
|
| 新增 |
| 12 | 划线板 |
| 12 |
|
| 新增 |
| 13 | 压线板 |
| 12 |
|
| 新增 |
| 14 | 万用表(指针) | MF47T | 10 |
|
| 新增 |
| 15 | 剪纸刀 |
| 10 |
|
| 新增 |
| 16 | 三相变压器 |
| 2 |
|
| 新增 |
| 17 | 工作台 | 1.8米X1.1米 | 6 |
|
| 新增 |
| 18 | 单相电机一 | YL80S-4(750W) | 12 |
|
| 新增 |
| 19 | 单相电机二 | YYG-90W | 12 |
|
| 新增 |
| 20 | 电容器 | CBB60 | 24 |
|
| 新增 |
| 21 | 可转动学生凳子 |
| 50 |
|
| 新增 |
| 22 | 移动白板 |
| 1 |
|
| 新增 |
| 23 | 一字螺丝刀 |
| 12 |
|
| 新增 |
| 24 | 十字螺丝刀 |
| 12 |
|
| 新增 |
| 25 | 兆欧表 |
| 12 |
|
| 新增 |
| 26 | 多媒体教学仪一套 |
| 1 |
|
| 新增 |
|
| 总计 |
|
| |||
表4 电机维修实训室需新增工具、仪器设备统计表
| 序号 | 名称 | 型号 | 数量 | 单价(元) | 合计(元) | 备注 |
| 1 | 电机装配与运行检测装置 | YL-163A | 6 |
|
| 新增，技能大赛设备 |
| 2 | MCGS触摸屏 | TPC 7062Ti | 6 |
|
| 新增 |
| 3 | 步科触摸屏 | Kinco MT4300 | 6 |
|
| 新增 |
| 4 | 三菱PLC | FX3U-48-MR | 6 |
|
| 新增 |
| 5 | 三菱变频器 | FR-E740 | 6 |
|
| 新增 |
| 6 | FX系列PLC下载线 | RS232 | 6 |
|
| 新增 |
| 7 | 汇川PLC | H2U-3232MTQ | 6 |
|
| 新增 |
| 8 | 汇川PLC下载线 | RS232 | 6 |
|
| 新增 |
| 9 | 汇川变频器 | MD310T1.5B | 6 |
|
| 新增 |
| 10 | 步进电动机 | Kinco 3S57Q-04079 | 6 |
|
| 新增 |
| 11 | 步进驱动器 | Kinco 3M458 | 6 |
|
| 新增 |
| 12 | 交流伺服电机 | ECMA-C20604RS | 6 |
|
| 新增 |
| 13 | 伺服驱动器 | ASD-B2-0421-B | 6 |
|
| 新增 |
| 14 | 无刷直流电机 | 92BL-5015H1-LK-B | 6 |
|
| 新增 |
| 15 | 电机驱动器 | BL-2203C | 6 |
|
| 新增 |
| 16 | 一字螺丝刀 |
| 6 |
|
| 新增 |
| 17 | 十字螺丝刀 |
| 6 |
|
| 新增 |
| 18 | 工作台 | 1.1米X1.8米X0.7米（高） | 6 |
|
| 新增 |
| 19 | 数字万用表 |
| 6 |
|
| 新增 |
| 20 | 台式电脑 |
| 12 |
|
| 新增 |
| 21 | 电脑桌 |
| 12 |
|
| 新增 |
| 22 | 可转动学生凳子 |
| 50 |
|
| 新增 |
| 23 | 移动白板 |
| 1 |
|
| 新增 |
| 24 | 多媒体教学仪一套 |
| 1 |
|
| 新增 |
|
| 总计 |
|
| |||
表5 控制电机实训室需新增工具、仪器设备名称
三、实训室布置图

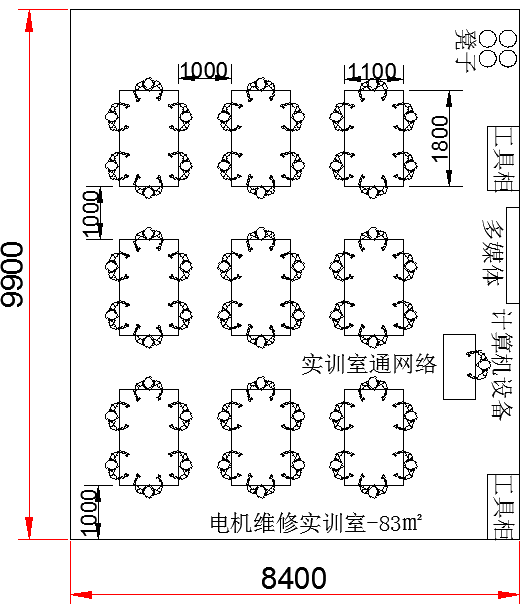

图一 维修电机实训室布置图（80㎡）

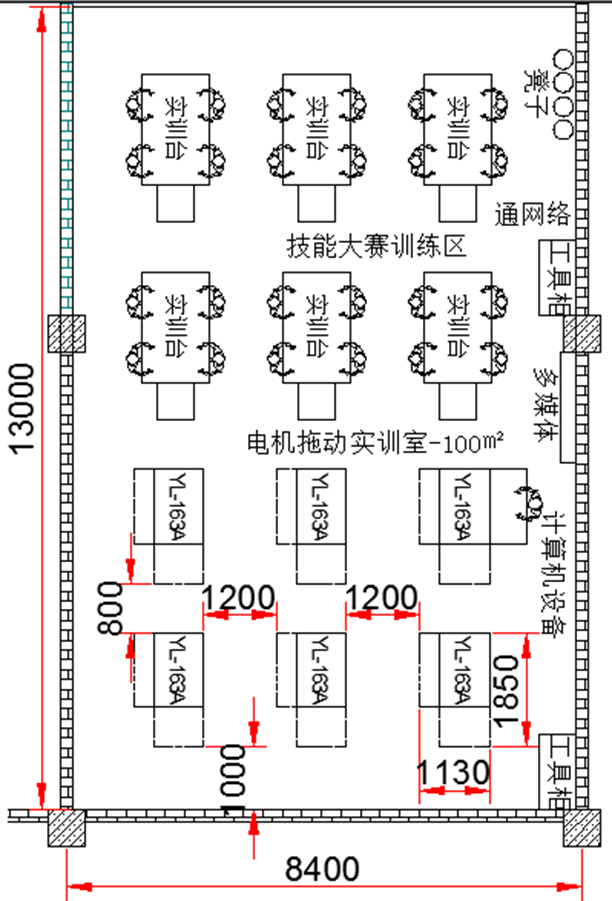

图二 控制电机实训室布置图（100㎡）
四、实训室配电需求及安全措施
1、普通电机维修实训室：三相五线制 AC 380 V±10% 50 Hz；总功率：10kW。
2、控制电机实训室：三相五线制 AC 380 V±10% 50 Hz；总功率：15kW。
3、安全保护措施：具有接地保护、漏电过载过流保护功能，具有误操作保护功能；安全性符合相吃瓜网的国标标准，所有材质均符合环保标准。
4、参照国标
设备平台生产的国家标准
GB 21746—2008 教学仪器设备安全要求
GB/T21747-2008 教学实验室设备实验台(桌)的安全要求及试验方法
GB21748-2008《教学仪器设备安全要求和零部件的基本要求》GB4793-2007 测量、控制和实验室用电气设备的安全要求
设备平台图形符号的国家标准
GB/T 6988.1-2008 电气图形符号
GB/T4728.1-2005《电气简图用图形符号》
GB/T5465.2-1996《电气设备用图形符号》
GB/T7159-1987《电气技术中的文字符号制订通则》
