汽车工程系电子实训室

建设方案

（初稿）

负责人：易正花

参与人：舒华、李艳、杨洪敏

时间：2017年11月29日

一、现有电子实训条件说明

二、新建实训室计划方案一

三、新建实训室计划方案二

汽车工程系电子实训室建设方案

一、现有电子实习实训条件

目前，我系已建有的电子实习实训条件：电子生产拉线有三条，在汽修实训室二楼，面积 150 m²，空间大，可容纳多个班级同时上课，但因空间是全开放式的，相互干扰。另外，生产线设施不全，实训工具不齐，给老师上课带来不便。

近几年，学校不断发展，学生人数不断增多，同时随着人才培养规格及要求的不断提高，电子实习实训基地已经不能满足我系的教学需要，主要表现在：教学设备投入跟不上专业的发展需求，存在学生多，设备少的问题。

因此，我系急需扩建和增建电子实训室，才能满足现在不断发展的电子技术专业，而现有的部分实验设备老化陈旧，故障频发，很难再继续用于实验实训教学，急需更新，购置一部分新设备来补充现在设备。下表是我系目前拥有的电子实训设备一览表。

表1 电子实训室现有仪器设备

序号	仪器设备名称	型号	数量（台）	备注
1	示波器		30		部分已损
2	万用表（数字）				大部分已损坏
3	学生电源		2		已损坏
4	PCB单面板雕刻机	PCB2001	4		大部分已损坏，不能承担实训项目
5	PCB双面板雕刻机	PCB2300	1
6	单片机·EDA技术实训装置（配仿真器）	QSCGQ	10
7	电子创新实训考核装置	QSDZ1B	5
8	模拟电路组合式实验箱		10
9	音频信号发生器		10

二、新建实训室计划

方案一：建2个流水线焊接实训室

汽车工程系每年进校新生约500人，约10个班级，中职班的《电子基本操作技能》、高职班的《电子技术》都是系里的公共平台课程，都需在电子实训室完成操作、装调、维修等实训任务，计划将原生产线拆除，新建电子实训室2个。其中每个实训室实习工位各50个，共能满足100个学生同时实训。

表2 电子实训中心建设规划表

序号	实验室名称	面积（平方米)	容纳学生人数	备注
1	电子焊接实训室	70X2	50X2人	拆除原来生产线，增建，改建

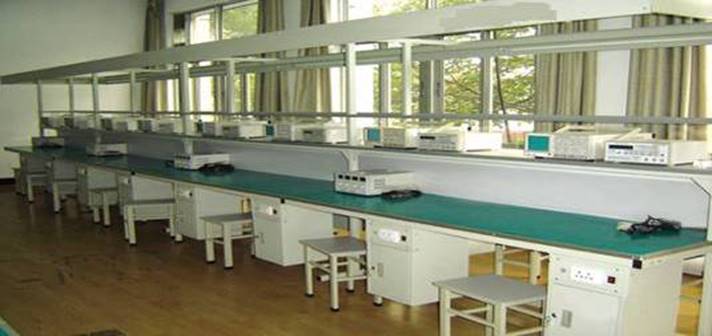

参考效果图如下：

图片仅供参考、以实际配置为准

（一）功能介绍

该实训室是模拟电子产品的生产加工过程而为学生提供的技能型实训室。可进行元件焊接、补焊、调试、检测、维修等电子产品生产加工操作模拟。用于培养学生的实际动手操作能力，使学生了解电子产品制造过程、熟悉电子产品工艺，掌握电子产品的操作技能，摸拟企业实际生产现场进行零距离的实训操作。

（二）技术参数及配置

1、采用分节结构，双面对座，每工位长度0.8米；共计50个工位。

2、线体双面宽度1200mm，单面宽度600mm,单立柱结构，仪表板下面到工作台面之间用18mm双面贴塑密度板隔开；

3、线体每两工位配40W日光灯照明一套，每工位配四位工位插座一只（其中2为为二脚，2位为三脚），插座安装在工作台上，，每个工位安装抽屉式工具箱,工艺图板一套（A3无色透明，2块）；

4、台面采用厚18mm双面贴塑板制作，上铺绿色防静电橡皮，槽铝包边；

5、工作高度740±20mm,总高约2000mm；

6、全线设仪表板，仪表插座，仪表板采用厚18mm双面贴塑板制作，槽铝包边；

（三）目标

将电子实训中心建成院内实训基地，主要面向应用电子专业技术，能够完成电子操作、装调、维修、实验等实训任务，可同时满足中职、高职的课程需要。

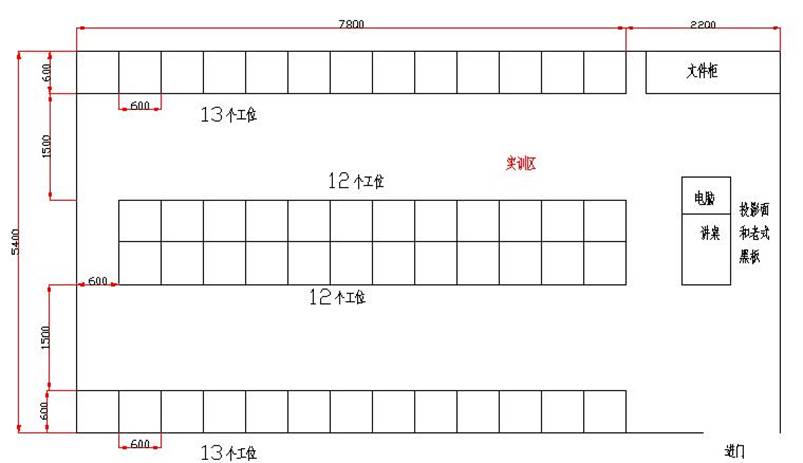

（四）电子实训室建设布局图

布局图如下：

（五）硬件设施配置计划及预算投资

调整和整合现有实验实训室，维修、更新现有实训设备和实训环境，增加设备的数量，同时，结合电子专业实训的特点和需要，重新进行布局和规划。

表3 电子装配与维修实训室需新增工具、仪器设备名称

序号	工具、仪器设备名称	型号	数量（台）	单价（元）	合计（元）	备注
1	单、双面流水实训台		100			新建，包括实训台上的设施（照明灯，220V电源）
2	学生凳子		100			新增
3	文件柜		4			新增
4	恒温电烙铁（带烙铁架）	精菱936	100			新增
5	剥线钳		100			新增
6	斜口钳		100			新增
7	尖嘴钳		100			新增
8	十字螺丝刀		100			新增
9	一字螺丝刀		100			新增
10	一字螺丝刀（小）		100			新增
11	十字螺丝刀（小）		100			新增
12	美工刀		100			新增
13	万用表（数字）	MS8231	100			新增
14	万用表（指针）	MF47T	100			新增
15	学生电源		20			新增
16	镊子		100			新增
17	工具盒		100			新增
18	锉刀		50			新增
19	吸锡器		100			新增
20	讲台		2			新增
21	台式电脑		2			新增
22	投影仪		2			新增
23	老式黑板		2			新增
24	信号发生器		10			新增
25	常用电子元件手册		50			新增

方案二：建1个流水线焊接实训室和1个电子技术实训室

新建电子实训室2个：电子装配及维修实训室1个；电子实验实训室1个。其中电子装配及维修实训室实习工位各50个，共能满足100个学生同时实训，电子实验实训室增加一些电子设备，完成实验项目。

表4 电子实训中心建设规划表

序号	实验室名称	面积（平方米)	容纳学生人数	备注
1	电子装配及维修实训室	70	50人	拆除原来生产线，增建，改建
2	电子技术实训室	70	50人	新建

电子装配及维修实训室建设和方案一一样，数量减半。

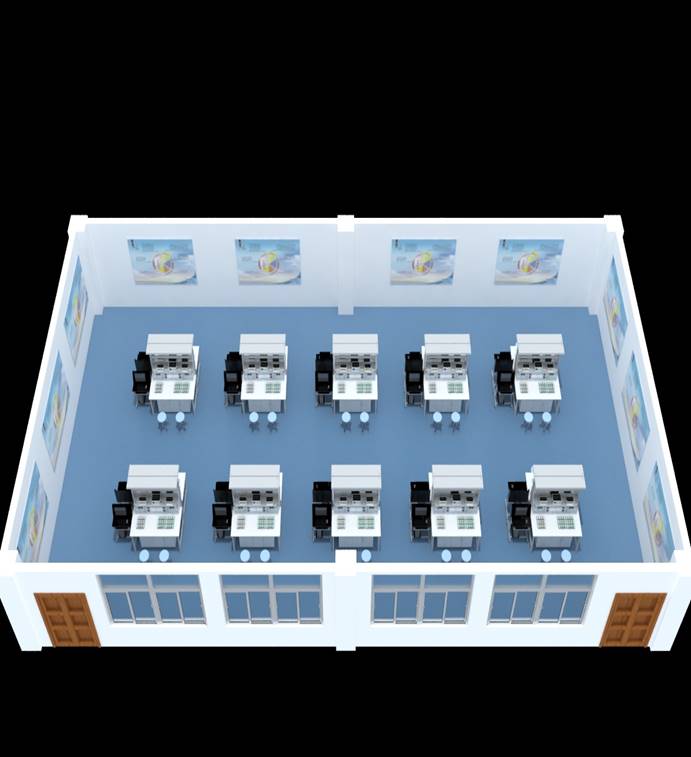

电子技术实训室建设方案：

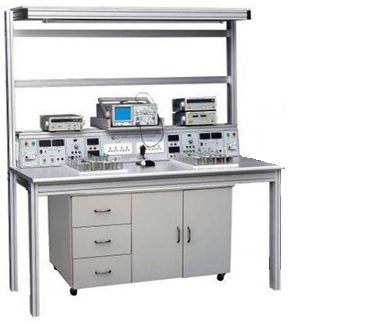

YL-135型电子工艺实训考核装置（135+290），增加10套

市场单价：29700.00元/套。10套共297000元。

图片仅供参考、以实际配置为准

该装置为全国中等职业学校电工电子技术技能大赛教育部指定设备，亚龙公司的专利产品,是结合生产实际和职业岗位的技能要求，按照职业院校的教学和实验实训要求研制和开发的产品，适合职业院校的电子电器应用与维修、电子与信息技术、电子技术应用等专业《电工基础》、《电路基础》、《电路》、《电子技术基础》、《电子电路基础》和《电子电路》等课程和非电类专业的《电工与电子技术》中模拟与数字电路模块的数学与实验实训，还可以满足电子实训；电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图的设计等实训项目。

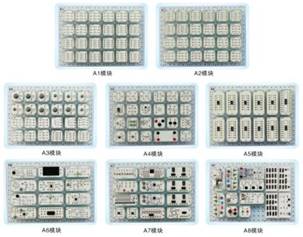

设备配套的亚龙YL290电工电子创新实训模块为亚龙公司的专利产品，它由透明有机盒及PCB板构成，且包括多个组合模块，为学生提供了一个进行综合应用、创新实训，可充分发挥学生潜能的完全开放的平台。

135

一、 设备实训项目

î 模拟电子技术综合应用、创新实训项目

1) 常用二极管的性能测试及应用

2) 双极晶体管及场效管输出特性的测定

3) 单管放大电路的研究

4) 两极放大电路及负反馈放大电路的研究

5) 助听器电路的调试（电子产品线路）（综合应用）

6) 恒流充电电路（场效应管的应用）（电子产品线路）（综合应用）

7) 三极管放大电路故障排除

8) 整流、滤波及稳压电路的研究

9) 直流稳压正、负电源电路的研究

10) 典型复合互补OTL功率放大电路调试（电子产品线路）（综合应用）

11) OTL功率放大电路的故障排除

12) LM386集成音响功率放大电路及其应用（电子产品线路）（综合应用）

13) 运算放大器基本运算电路

14) 对由运放器组成的积分运算电路、微分运算电路

15) 对由运放器组成的电压比较器传输特性的研究

16) 气敏传感器制作烟雾报警器的制作与调试（电子产品线路）（综合应用）

17) 方波、三角波和锯齿波发生器电路的研究与测试

18) 三角波、方波及正弦波发生器的制作竞赛

19) RC（文式桥式）正弦波振荡器和制作与调试

20) 电容三点式LC正弦波发生器

21) 有源滤波电路研究

22) 直流—直流（DC—DC）集成电压变换电路的应用与调试（电子产品线路）（综合应用）

23) 恒温控制电路的制作与调试（竞赛项目）（电子产品线路）（综合应用）

î 数字电子技术综合应用、创新实训项目

24) 基本逻辑门电路功能测试

25) 优先编码器功能测试

26) 二进制译码器和数据选择器功能测试

27) 全加器和超前进位全加器功能测试

28) 数值比较器功能测试

29) 七段码锁存/译码/驱动器功能测试

30) 各类触发器功能测试

31) 双向移位寄存器功能测试

32) 二一五一十进制计数器功能测试

33) 二位十进制计数/译码/驱动/显示电路

34) 可逆十进制计数电路功能测试

35) N进制计数电路功能测试

36) 555定时器基本应用电路

37) 微分型单稳态触发器

38) 集成单稳态触发器及其应用

39) 集成施密特触发器及其应用

40) 声光控制节能路灯电路（电子产品线路）（综合应用）

41) 8线数据传输电路（电子产品线路）（综合应用）

42) 4位环形计数节拍发生器（电子产品线路）（综合应用）

43) 秒脉冲信号发生器（电子产品线路）（综合应用）

î 电力电子技术及应用、创新实训项目

44) 晶闸管的控制特性及它作为固体开吃瓜网的应用（电子产品）（综合应用项目）

45) 单结晶体管触发电路（电子产品）（综合应用项目）

46) 晶闸管单相半控桥式整流电路（电阻负载）的调试与分析

47) 晶闸管单相半控桥式整流电路（电阻电感负载）（反电势负载）的研究

48) IGBT管直流斩波电路的调试与分析

49) 双向晶闸管单相交流调（调光台灯）电路的制作与调试（电子产品）（综合应用项目）

50) 双极晶体管（BJT）PWM控制直流电动机可逆调速电路（电子产品）

二、 设备配置

序号	产品名称	型号规格	数量	单位	备注
1	亚龙YL-135型电子工艺实训桌	16008501800mm	1	张	铝合金框架
2	亚龙YL-135型电子工艺电源台	1515230230 mm	1	台	铁质
3	双踪示波器	YLDS1102D 带宽:100MHz，5.7寸彩色TFT(320*234)LCD，存储深度: 32K	1	台
4	数字毫伏表	DF1931A 特点本系列毫伏表采用单片机控制技术，集模拟与数字技术于一体，是一种通用型智能化的全自动数字交流毫伏表。适用于测量频率5Hz～2MHz，电压100μV～300V的正弦波有效值电压。具有测量精度高，测量速度快，输入阻抗高，频率影响误差小等优点。具备自动/手动测量功能，同时显示电压值和dB/dBm值，以及量程和通道状态，显示清晰直观，使用方便，可广泛应用与工厂，实验室，科研单位，部队和学校。 DF1931A具备USB通讯功能。主要技术参数交流电压测量范围：100μV～300V dB测量范围：-80dB～50dB(0dB=1V) dBm测量范围：-77dBm～52dBm(0dB=1mw600Ω) 量程：4mV，40mV，400mV，4V，40V，400V 频率范围：5Hz～2MHz电压测量误差：（以1kHz为基准，20℃环境温度下） 50Hz～100kHz ±1.5%读数±8个字 20Hz～500kHz ±2.5%读数±10个字 5Hz～2MHz ±4.0%读数±20个字 dB测量误差：±1个字 dBm测量误差：±1个字输入电阻：10MΩ 输入电容：不大于30PF 噪声：输入短路时为0个字工作电压：220V±10%,50Hz±2Hz	1	台
5	数字频率计	GFC-8010H 提供频率与周期量测频率范围：1Hz ~ 120MHz 8 位数 0.3" LED 显示 Over-Flow 指示灯高稳定时基：5ppm 具低通滤波器功能	1	台
6	函数发生器	YL-238A 频率范围：0.7HZ~1MHZ 波形：正弦波、三角波、方波	1	台
7	YL290电工电子创新模块	A1-A8	1	套
8	实验连接线		1	套
9	DXP6.0软件		1	套	拷贝版
10	航空插连接线	P20J3Q对P20K3Q	1	条	4米
11	日光灯座（连灯）	TMS018	1	套
12	电脑小推车	电脑推车为铝木结构，结实耐用。显示器，键盘及鼠标分三层设计，不用时键盘托板和鼠标托板可以折叠收回，方便放置。键盘托板与人体坐在椅子上时弯曲的小臂高度一致，符合人体工程学，长久使用不宜疲惫。显示器后设计有保护网，不会因为不小心造成显示器摔落。（铝本三层结构，显示器设保护网）	1	台	亚龙580400780mm带脚轮、电脑托盘
13	学生凳	钢质，可调节座位高度

三、 配套工具

序号	名称	型号/规格	数量	单位
1	烙铁（带架）	35W	1	套
2	剥线钳	鸿义	1	把
3	斜口钳	6寸	1	把
4	尖嘴钳	6寸	1	把
5	十字螺丝刀	新发	1	把
6	一字螺丝刀	新发	1	把
7	一字螺丝刀（小）	得力	1	把
8	十字螺丝刀（小）	得力	1	把
9	美工刀		1	把

YL-135型电子工艺实训考核装置（135+290），增加10套
